Digitaler Neigungssensor TiltR für kabelloses Monitoring von StabiAlert

Der FlatMesh NanoMacro von Senceive ist ein hochpräziser und außergewöhnlich stabiler Drei-Achsen-Neigungssensor. Der Sensor wird dabei an das zu beobachtende Bauwerk, Tunnel, oder Gleisbett angebracht. Zur Montage stehen unterschiedliche Halterungen zur Verfügung. Der Sensor kann je nach Anforderung und Oberfläche geschraubt, geklebt, oder per Magnet befestigt werden. Die Montage ist dabei extrem schnell und ohne Vorkenntnisse zu bewerkstelligen. Anschließend beobachtet der Sensor alle Bewegungen und Änderungen, die nach der Installation auftreten. Dabei erreicht der Sensor eine Auflösung von 0.0001° (0.00175 mm/m) und eine Wiederholgenauigkeit von ±0.0005° (±0.0087 mm/m). Die Ablesungen können bis zu 1 Mal pro Sekunde vorgenommen werden. Üblich sind Abtastraten von 15 bis 30 Minuten. Neben den Messwerten gibt der Sensor über einen integrierten Temperatursensor die Onboard Temperatur aus, wodurch Rückschlüsse über temperaturbedingte Bewegungen gezogen werden können. Der NanoMacro sendet seine Messwerte über das drahtlose FlatMesh-Kommunikationsnetz, bei dem sich der Sensor mit anderen Sensoren und Repeater Nodes vermascht an das zugehörige Gateway, das die Ergebnisse an den Senceive WebMonitor überträgt, wo sie vom Nutzer jederzeit eingesehen werden können. Bei Überschreiten der vorher definierten Alarmwerte werden die Nutzer per SMS und/oder Email informiert. Das FlatMesh NanoMacro ist mit Schutzklasse IP68 äußerst robust und hat eine Akkulaufzeit von 12 bis 15 Jahren (bei einer Abtastrate von 30 Minuten). Der NanoMacro Sensor hat einen Durchmesser von 8,7 cm und eine Höhe von 6,4 cm, wodurch die Node unscheinbar an jedem Bauwerk platziert werden kann. Der Unterschied zu den anderen Nodes aus dem Programm von Senceive liegt in der Akkulaufzeit. Der NanoMacro bietet hierbei die längste Lebensdauer. Leere Akkus können jederzeit gewechselt werden, hierfür muss die Node allerdings eingeschickt werden. Um die Batterie zu schonen kann die Node über einen Near Field Communication (NFC) ™ Reader, ausgeschaltet werden, z.B, wenn die Node gerade nicht für ein aktuelles Projekt benötigt wird. Der FlatMesh NanoMacro Drei-Achsen-Neigungssensor von Senceive wird bevorzugt für folgende Monitoring-Aufgaben verwendet:Tunnelverformung, Tunnelüberwachung, TunnelbauBahnmonitoring beim Einbau von Querungen und BehelfsbrückenÜberwachung von Schienen und Gleisen (Längsneigung, Querneigung, Verrwindung)Monitoring von FassadenBeobachtung von Spundwänden, Nachbargebäuden und BaugrubenÜberwachung von historischen Gebäuden und MauernÜberwachung von AbwasserkanälenMonitoring von KirchenBrückenbeobachtungBeobachtung von Hangrutschungen und BöschungenFunktionen und Vorteile des FlatMesh NanoMacro von SenceiveIntegrierter triaxialer NeigungssensorIntegrierter Temperatursensor zur Ableitung von TagesgängenKompakte Bauweise (8,7 x 6,4 cm)Wasser- und Staubdicht nach Schutzklasse IP68Extrem schnelle InstallationExtrem hohe Wiederholgenauigkeit12-15 Jahre BatterielebensdauerKombinierbar mit anderen Sensoren von Senceive, z.B. Laser Distanz Sensor, oder RisssensorVielseitige Montagemöglichkeiten: Magnetisch, Schrauben, Kleben oder Klemmen"Schlafmodus"-FunktionalitätTechnische DatenDurchmesser 86,7 mmHöhe 64,2 mmGesamtgewicht 305 gGenauigkeit 0,0001° (0,0018 mm/m) undWiederholgenauigkeit von ±0,0005° (±0,009 mm/m)Gehäuse Polycarbonat und AluminiumSchutzart IP68 bei 1 m für 24 StundenBetriebstemperatur -40°C bis +85°CHier erfahren Sie übrigens alles über unser Monitoring-System von Senceive:Senceive -ein Überblick über die EinsatzmöglichkeitenLieferumfangFlatMesh NanoMacro Drei-Achsen-Neigungssensor von Senceive

Das Monitoring-System "Basetime - Locator One" wurde für die Überwachung von Baustellen, Setzungen, Pegelständen und weiterer kritischer Infrastruktur konzipiert. Das "Basetime - Locator One" ist ein Monitoring-System, das die Berechnung der Position über GNSS vornimmt. Mit Basetime können Sie zu einem bestimmten Zeitpunkt und an einem bestimmten Ort selbstständig Verformungsmessungen durchführen. Basetime wurde für die Überwachung von Baustellen, Setzungen, Pegelständen, kritischer Infrastruktur, Dämmen, Deichen, Böschungen und Hangrutschungen konzipiert. Durch die integrierten GNSS- und Radar-Sensoren liefert der Locator One eine absolute Position des Empfängers in UTM- oder Gauss-Krüger-Koordinaten, sowie den Abstand zum Boden, oder wahlweise bis zur Gewässeroberfläche, um Pegelstände kontinuierlich aus der Ferne überwachen zu können. Durch die Prozessierung der GNSS-Daten wird eine absolute Position mit der Genauigkeit von 3 mm in Lage und 5 mm in der Höhe erreicht. Das "Basetime - Locator One"-System eignet sich ideal für Ingenieurbüros, Vermessungsingenieure, Wasserwirtschaftsämter, Kommunen, Baufirmen, Wasser- und Schifffahrtsverwaltungen sowie Versorgungsbetriebe. Dabei liefert das System Ergebnisse mit Genauigkeiten im Millimeterbereich. Die Installation ist einfach: Der Empfänger kann an Erdspießen oder an bestehender Infrastruktur mit den integrierten Feststellschrauben angebracht werden. Die Installation kann auch von fachfremden Personal in wenigen Minuten erledigt werden. Das System muss weder kalibriert noch gewartet werden. Die Ergebnisse und Zeitreihen der Ablesungen, welche das Monitoring-System "Basetime - Locator One" vornimmt, werden im Online-Dashboard angezeigt. Diese können einmal täglich, alle zwei Stunden, oder stündlich erfolgen, je nachdem welche Beobachtungsintervalle das Projekt erfordert. Der Nutzer hat im Dashboard die Möglichkeit, Alarmwerte zu definieren, bei deren Überschreitung alle Projektbeteiligten umgehend informiert werden. Dadurch ist keine kontinuierliche Überprüfung der Ablesungen notwendig. Die Ablesungen können einmal pro Tag, alle zwei Stunden, oder stündlich vorgenommen werden. Bei höheren Intervallen können Rückschlüsse auf Tagesgänge geschlossen werden.Funktionen und Vorteile des Monitoring-Systems "Basetime - Locator One"Übermittlung der Messwerte von 1 - 24 Messungen am TagStromversorgung über integriertes Solar Panel, Laufzeit ohne Sonne 10 Monate (bei einer Ablesung pro Tag) bzw. 2-3 Wochen (bei 24 Ablesungen pro Tag)Genauigkeit mit Basisstation: Lage 2-3 mm, Höhe 3-5 mmGenauigkeit mit virtueller Referenzstation: Lage 4-6 mm, Höhe 8-10 mmAngeschlossene Web-Plattform zur Überwachung der Messwerte und Festlegung von AlarmenLieferumfang "Basetime - Locator One" Monitoring-System

Der CrackR 3D Rissmonitor Sensor wurde für die präzise Überwachung von Rissen und Strukturschäden in Gebäuden und Infrastrukturprojekten entwickelt. Mit seiner innovativen 3D-Technologie ermöglicht der Sensor eine genaue Überwachung von Rissbewegungen in drei Dimensionen mit einer Genauigkeit von 0.1 mm. Ebenso verfügt der CrackR über einen integrierten Temperatursensor, um Aussagen über Tagesgänge ableiten zu können.Die Verschiebungen werden kontinuierlich über ein im Sensor integriertes Magnetfeld ausgelesen, die Intervalle zur Ablesung sind dabei frei wählbar. Die Ergebnisse sind in Echtzeit im Online – Dashboard ersichtlich und können als Graphen und Protokolle benutzerdefiniert exportiert werden. Bei Überschreitung der definierten Toleranzwerte, wird der Nutzer automatisch alarmiert. So wird eine umfassende Analyse der Schadensentwicklung möglich. Dank seiner hochsensiblen Sensoren und seiner drahtlosen Verbindungsoptionen können Sie Risse in Echtzeit überwachen und erhalten sofortige Benachrichtigungen, falls sich Rissbewegungen außerhalb der vordefinierten Toleranzen befinden. Dies ermöglicht eine frühzeitige Erkennung von potenziellen Gefahren und Schäden, was die Sicherheit erhöht und kostspielige Reparaturen verhindert.Der CrackR 3D Rissmonitor Sensor ist einfach mit mitgelieferten Schrauben und Dübeln zu installieren. Über die integrierte SIM-Karte werden die Daten automatisiert auf das Online Dashboard übertragen, was als Schnittstelle zur Datenanalyse dient. Wodurch er zu einem unverzichtbaren Werkzeug für Ingenieure und Bauherren wird, die die Integrität von Strukturen schützen und langfristig erhalten möchten.Mit seinem robusten Design und seiner Zuverlässigkeit ist der CrackR 3D Rissmonitor Sensor ideal für den Einsatz in einer Vielzahl von Umgebungen, von Wohngebäuden bis hin zu Brücken und Staudämmen. Er bietet nicht nur präzise Daten, sondern ist auch eine kostengünstige Lösung, um teure Schäden zu verhindern.Die Nutzungsgebühr für SIM Karte, Online-Dashboard und Support in Höhe von 240 Euro / Jahr sind im ersten Jahr im Kaufpreis inkludiert.Kurz: Mit dem CrackR 3D Rissmonitor Sensor und behalten Sie Risse im Griff, bevor sie zu ernsthaften Problemen werden.Sehen Sie sich den CrackR 3D Rissmonitor Sensor im Video an:Funktionen und Vorteile des CrackR 3D Rissmonitor SensorsZuverlässige Informationen über Bewegungen in X, Y und ZHöchste Genauigkeit: <0,1 mm auf den ersten 10 mmLange Batterielaufzeit: bis zu zehn Jahren, Akku kann nach Ende der Lebenszeit getauscht werdenOnline Auswertung 24/7Automatische Alarmierung bei Überschreitung der definierten ToleranzenKompaktes DesignEinfache Montage durch mitgelieferte Schrauben und DübelAbleseintervall frei wählbarSpeicherung aller Ablesungen für die DokumentationErgebnisse werden grafisch aufbereitetAuch für die Messung großer Risse geeignetUpload über API für DrittsoftwareLieferumfangCrackR 3D Rissmonitor Sensor mit Dübeln und Schrauben zur Installation

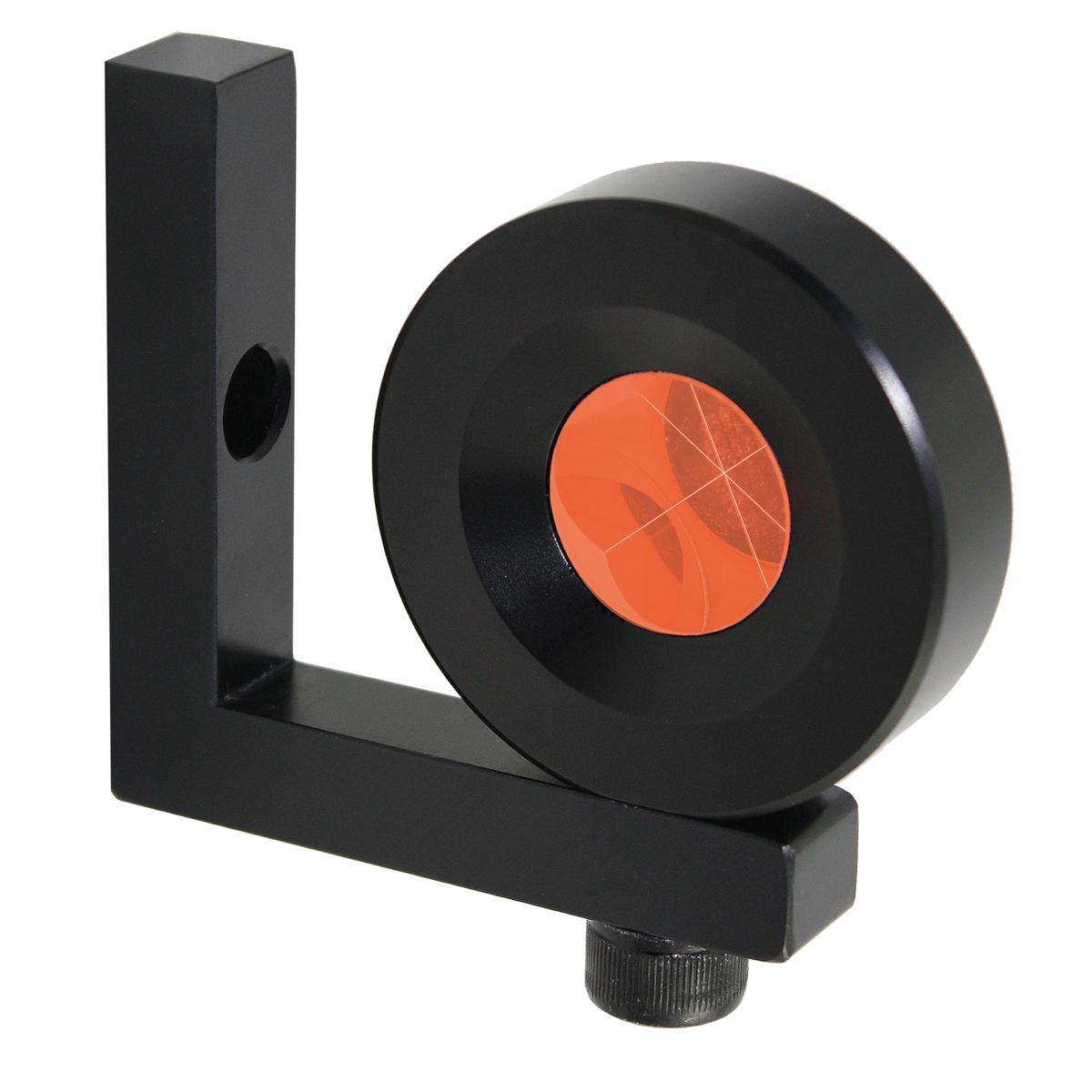

Das Prisma in L-Form und 25,4 mm Durchmesser aus Aluminium ist ideal für Vermessungsarbeiten in Minen oder zur Bauwerksüberwachung geeignet. Es ist vor allem dort einsetzbar, wo ein Prisma permanent montiert sein muss.MerkmaleSehr robustGlaskörper fest im Gehäuse integriertOffset +9 mm (Leica-Totalstation), - 25,4 mm (Trimble-Totalstation)Genauigkeit 7 SekundenHalterung und Gehäuse aus stabilem Aluminiumkupferbeschichtet gegen Beschlagen und AnlaufenKann mit M8-Schraube an gängigen Wandbolzen oder Dübeln befestigt werdenMit Schutztasche
