SBF-Flex-Winkel für Betonbauteile mit Fase, M4-Innengewinde

Bauelemente aus Beton haben in der Regel eine Fase. Deren Vermessung ist mit dem Tachymeter nicht einfach, da die konstruktive Kante des Bauteils (Schnittpunkt der 2 Ebenen - ohne Fase) nicht ohne Weiteres exakt mit einem Standard-Prisma aufgehalten werden kann. Für diesen Fall wurde der Spezialhalter für Betonbauteile mit Fase SBF entwickelt. Er kann bei allen Bauteilen ab einer Fasenbreite von 20 mm eingesetzt werden und eignet sich hervorragend sowohl zur Positionierung von Betonfertigteilen als auch zur Kontrolle von vor Ort betonierten Elementen.

SBF-Flex-Winkel für Betonbauteile mit Fase (ohne Prisma)

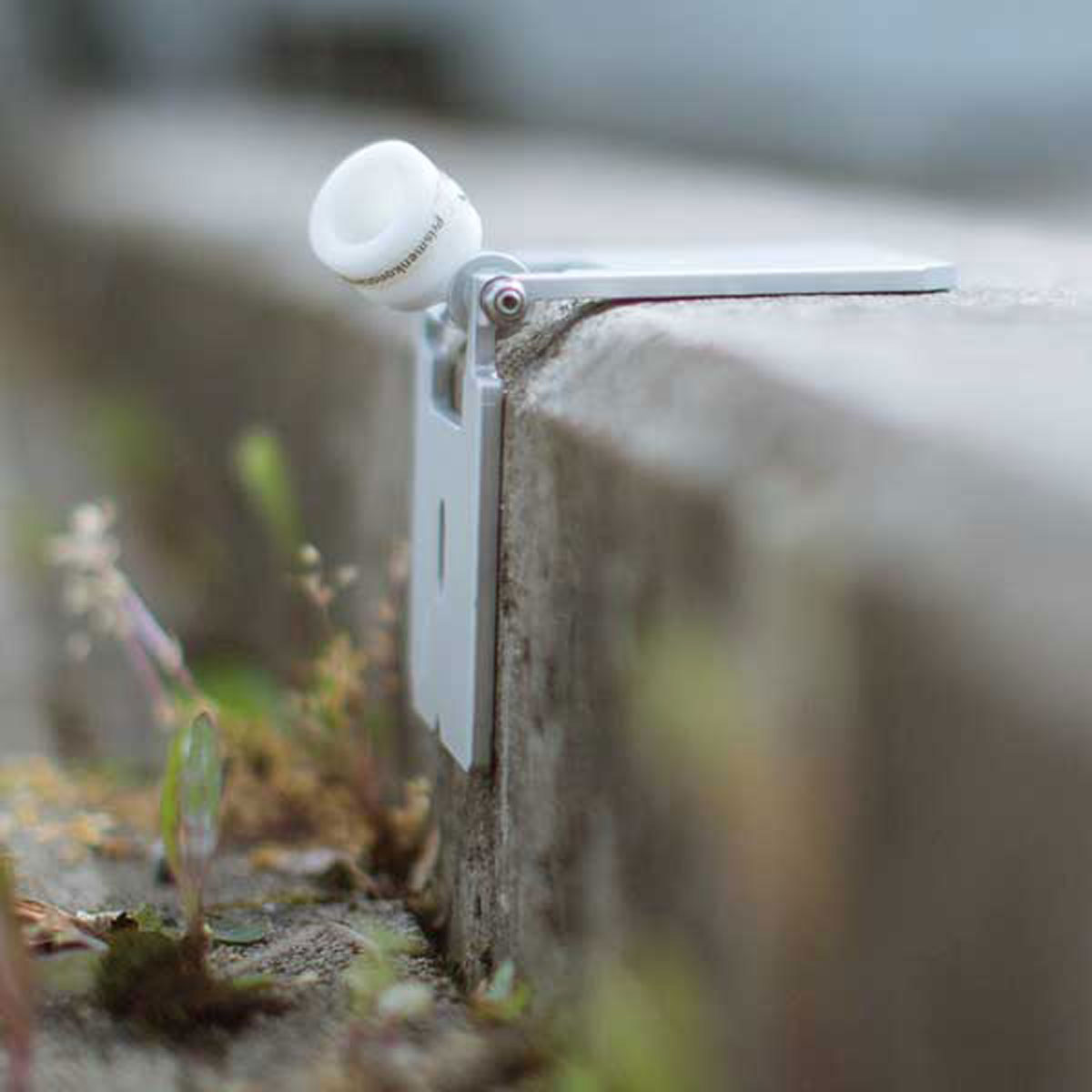

Flexibler Winkelhalter für Präzisionsprisma (SBF-Flex-Winkel) bestehend aus zwei planen Aluminiumplatten, die über ein Scharniergelenk verbunden sind. Der Winkelhalter kann an allen Bauteilen mit einer Fase ab 20 mm angehalten werden und passt sich hierbei dem Winkel des Bauteils an. Die Scharnierachse liegt exakt in der Schnittlinie der beiden Auflageflächen. In der Mitte sitzt der Träger für das Präzisions-Prisma PP 17.5, welches über ein M4-Gewinde eingeschraubt wird. Das Prisma kann im Träger, unabhängig vom Flex-Winkel, in alle Richtungen gedreht und über einen Bereich von 180° auf den Tachymeter ausgerichtet werden. Der Neigungswiderstand ist einstellbar.

Details

• Größe Winkelhalter 100 x 100 mm je Platte


• Einfräsungen in jeder Platte zur genauen Platzierung des Winkelhalters an Markierungen auf dem Betonteil


• Gewicht (ohne Prisma) 250 g
