Einsatz der Prismen und Reflexmarken von Rothbucher im Gleismonitoring
In Zeiten, in denen die Sicherheit von Gleisanlagen besonders wichtig ist, helfen die Prismen von Rothbucher dabei, Verdrehungen, Setzungen und Verwindungen schnell zu erkennen. Die Prismen und Reflektoren können unkompliziert und schnell durch kleben oder besonders innovativ mit starken Magneten befestigt werden und mit der Totalstation gemessen werden. So ermöglicht das System eine zuverlässige und kostengünstige Überwachung der Gleisanlagen.
Warum ist präzises Gleismonitoring wichtig?
Gleismonitoring ist ein wichtiger Bestandteil zur Gewährleistung der Sicherheit und Stabilität von Schienenstrecken. Verformungen, Senkungen oder Verschiebungen von Gleisen müssen frühzeitig erkannt werden, um den Bahnverkehr ungestört und sicher zu halten. Zuverlässige Messungen sind daher entscheidend, um Risiken zu minimieren und teure Ausfallzeiten zu verhindern. Hier kommt die Prismen und Reflexmarken als präzise und kostengünstige Lösung zum Einsatz.

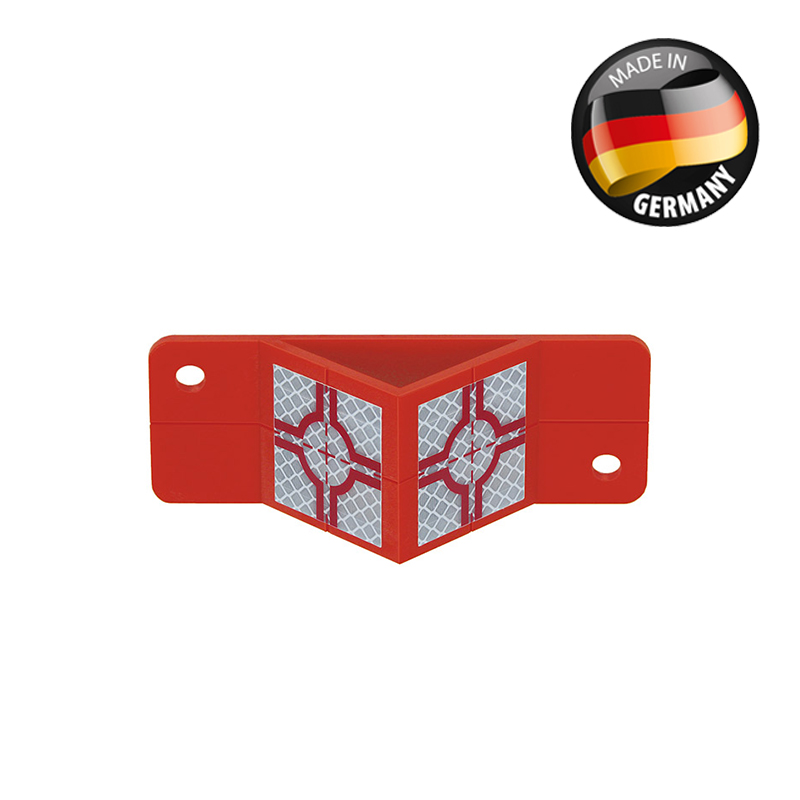

Reflexzielmarke RSAK 130
Im Gleismonitoring hat sich die Winkel-Reflexmarke RSAK130 bewährt, welche an die Schienen aufgeklebt wird. Die Reflexfolien sind bei der RSAK130 auf einer Winkelplatte angebracht, dadurch wird ein schleifender Schnitt (im Vergleich zu fest angebrachten Reflexzielmarken) verhindert. Dadurch können die Marken auch auf große Entfernungen hochgenau angezielt werden. Ebenso ist die Winkelplatte auch mit integriertem Monitoring Prisma RSMP 15 verfügbar.
Installation der Prismen: Kleben oder Magnet

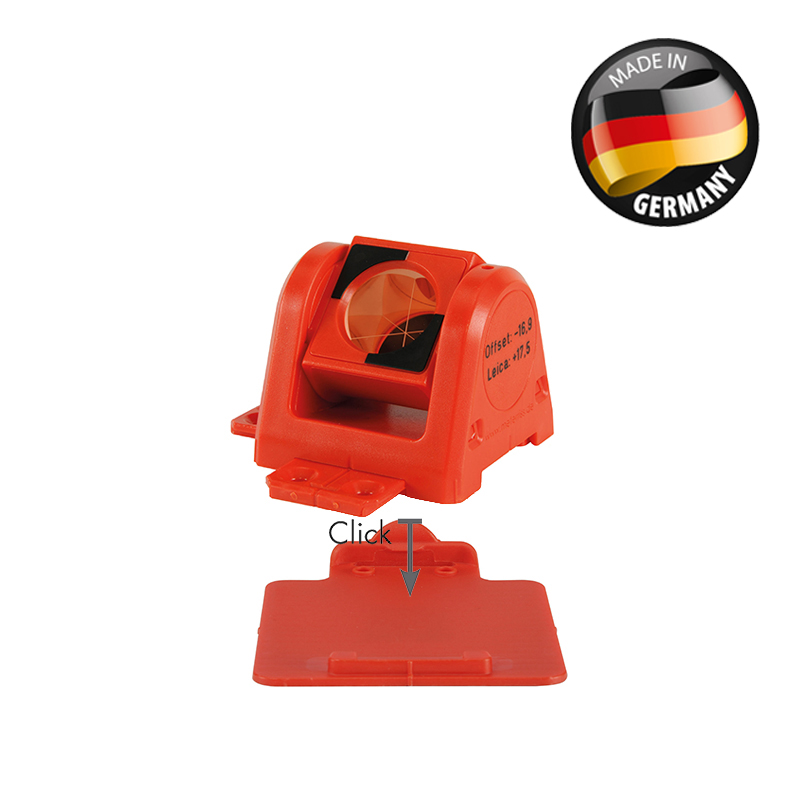

Die Prismen und Reflexzielmarken können via Adapterplatte RSFP-X80 bequem angeklebt werden. Die wertvollen Prismen können jederzeit aus der angeklebten Halterung herausgenommen werden und später wieder exakt auf die gleiche Position eingesetzt werden. Somit müssen die Prismen nicht am Gleis verbleiben. Nur die Adapterplatte bleibt am Gleis zurück. Außerdem können die RS-Prismen auch via Magnet angebracht werden. Das reduziert die Installationszeit massiv und somit auch die Dauer der Sperrung der Gleisanlage bei der Installation.
Was einsetzen? Prismen oder Reflexzielmarken?
Prismen bieten gegenüber Reflexzielmarken eine deutlich höhere Messgenauigkeit. Während hochpräzise Robotikstationen wie die Leica TS16, Trimble RTS oder GeoMax Zoom 95 Reflexzielmarken mit einer Genauigkeit von 2 mm + 2 ppm messen, erreichen Totalstationen bei der Messung auf Prismen eine Genauigkeit von 1 mm + 1,5 ppm. Dies macht Prismen zur idealen Wahl, wenn es um hochpräzises Monitoring geht. Zusätzlich ermöglichen sie automatische Zielerfassung durch ATR (Automatic Target Recognition), wodurch manuelles Anzielen entfällt. Neben der höheren Genauigkeit bieten sie auch eine größere Reichweite von bis zu 1.000 Metern. Diese Eigenschaften machen Prismen besonders wertvoll für Anwendungen, bei denen Zuverlässigkeit und Präzision essenziell sind.
Arten von Prismen
Bei Rothbucher gibt es zwei Arten von Prismen: Die drehbaren Rundprismen, die sich um 180° drehen lassen, ermöglichen eine hochpräzise Ausrichtung auf die Totalstation, wodurch stets das Zentrum exakt anvisiert wird. Bei einem Standortwechsel kann das Prisma neu ausgerichtet werden, ohne den gemessenen Punkt zu verändern. Die zweite Variante sind 220°-Prismen, die das Anpeilen desselben Punktes aus nahezu allen Richtungen erlauben, ohne dass das Gleis erneut betreten werden muss. Ein Whitepaper der TU München zu den Genauigkeiten findet sich weiter unten.
Silber oder Kupfer
Alle Prismen sind sowohl in kupfer- als auch in silberbeschichteter Ausführung erhältlich, um eine optimale Leistung mit verschiedenen Totalstationen zu gewährleisten. Für Leica-, GeoMax- und Happy-Survey-Totalstationen empfehlen wir kupferbeschichtete Prismen, da sie eine hervorragende Kompatibilität und Präzision bieten. Silberbeschichtete Prismen hingegen sind ideal für Trimble-, Sokkia-, Topcon- und Zeiss-Geräte, um beste Ergebnisse und Zuverlässigkeit sicherzustellen.
Nach der Messung: Wiederverwendung der Prismen
Gleismonitoring einzigartig schnell und einfach!
In diesem Video erklärt der Erfinder selbst die Vorteile von Rothbucher-Prismen im Gleismonitoring.
Zertifizierte Genauigkeit
Die TU München hat die Genauigkeit der Rothbucher-Prismen auf Herz und Nieren geprüft und bestätigt.
Vorteile der Prismen und Reflexfolien von Rothbucher im Gleismonitoring
Die Prismen und Reflexfolien von Rothbucher bieten im Bereich des Gleismonitorings viele Vorteile. Die einfache Montage ermöglicht eine schnelle Einrichtung. Die hohe Präzision der Prismen in Kombination mit der Totalstation liefert verlässliche Messdaten. Da die Prismen und Reflexfolien an den Gleisen bleiben, werden künftige Messungen effizienter. Bahnbetreiber können frühzeitig auf Gleisveränderungen reagieren, die Sicherheit der Infrastruktur erhöhen und Wartungskosten langfristig senken.
