Prisma für Gleismonitoring RSMP380, rot, mit Magnet, von Rothbucher Systeme

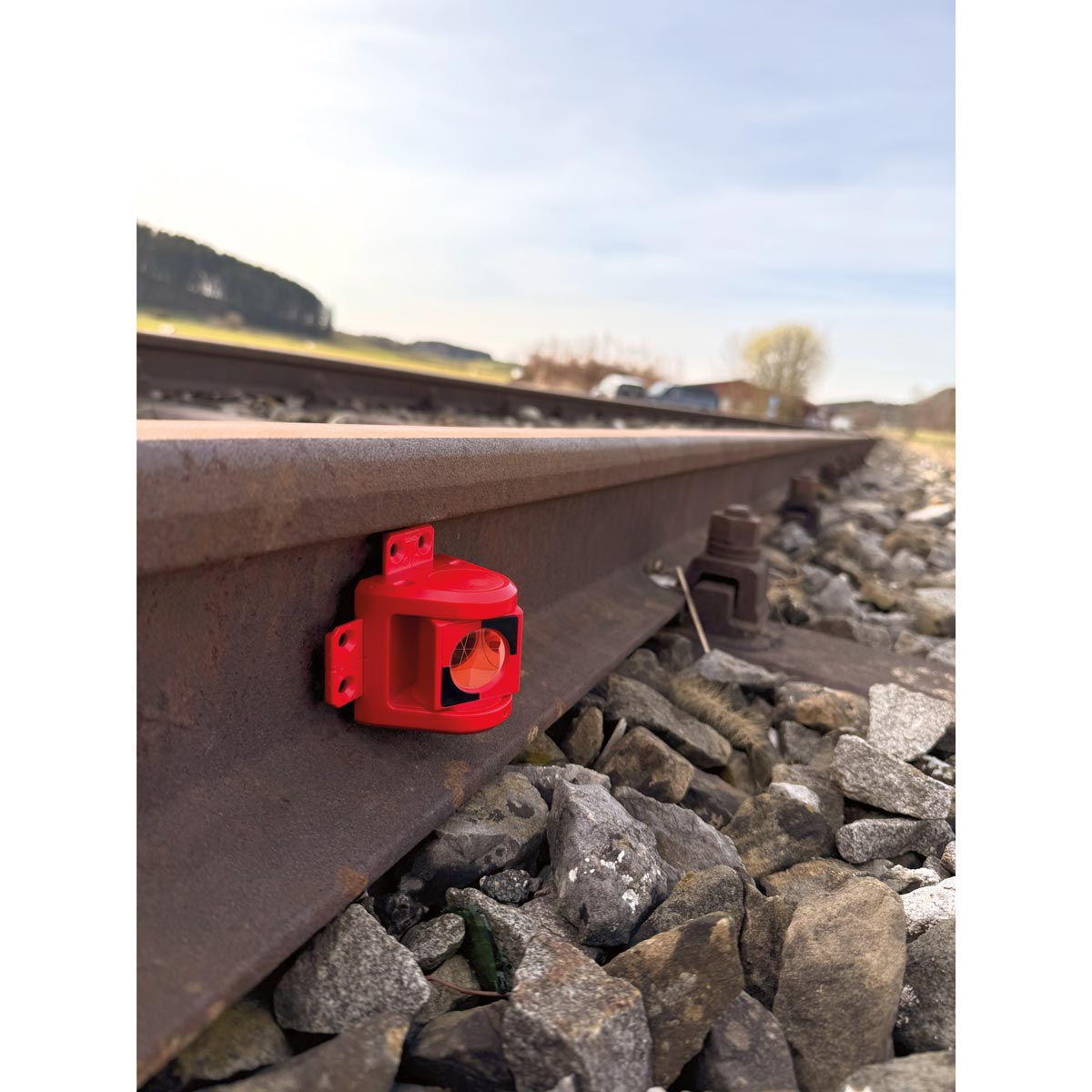

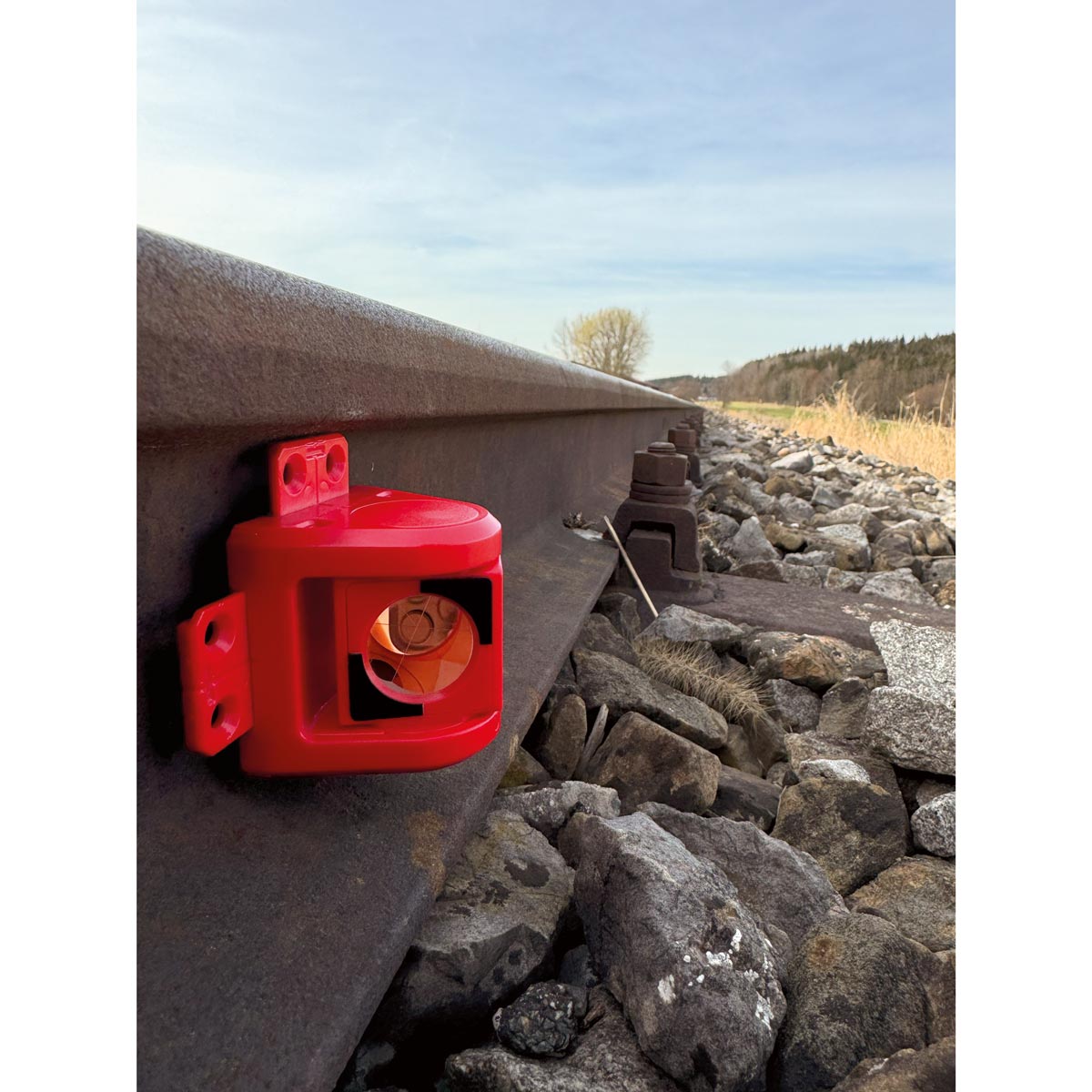

Prisma RSMP380 von Rothbucher Systeme für Gleismonitoring in roter Farbe, befestigt an einer Schiene
Mehrere rote Prismen RSMP380 von Rothbucher Systeme für Gleismonitoring entlang einer Schienenstrecke
Prisma RSMP380 von Rothbucher Systeme für Gleismonitoring in roter Farbe, befestigt an einer Schiene
Mehrere rote Prismen RSMP380 von Rothbucher Systeme für Gleismonitoring entlang einer Schienenstrecke

74,00 €*

%
Inhalt: 1 Stk
Versandgewicht: 0.075 kg

Preise exkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 3-5 Werktage

Farbe
Stk
Produktnummer: 145 306 380M

Produktinformationen "Prisma für Gleismonitoring RSMP380, rot, mit Magnet, von Rothbucher Systeme"

Diese Variante des Miniprismas RSMP380 wurde speziell fürs Monitoring von Schienen und Stahlkonstruktionen entwickelt. Es wird mit einem starken Magneten angrbracht, welcher über Jahre hinweg zuverlässig an der Schiene haftet. Temperaturschwankungen oder starke Vibrationen der Gleise durch Hochgeschwindigkeits - oder Güterzüge ändern die Position des Prismas nicht.


Der Magnet wird an das Prisma geschraubt und kann jederzeit wieder abgeschraubt werden. Das Prisma kann dann in Kombination mit dem RFSP-X80 geklebt werden.


Diese Variante des Prismas ist kupferbeschichtet. Kupferbeschichtete Prismen empfehlen wir bei folgenden Totalstationen: Leica, GeoMax und Happy Survey.


Bitte beachten Sie: Ebenso ist das Prisma auch als silberbeschichtete Variante verfügbar, welche wir für Totalstationen von Trimble, Topcon und Sokkia empfehlen. Für diese kontaktieren Sie uns bitte per Mail oder Telefon.


Hier erklärt der Erfinder selbst die Anwendung des Miniprismas:



Funktionen und Vorteile



  • Durchmesser: 25,4 mm

  • Offset: -16.9 (minus 16.9) [Leica + 17.5]

  • Prisma kann um 180° um die eigene Achse gedreht und somit exakt auf die Totalstation ausgerichtet werden

  • Einzigartig schnelle Montage - auch bei nassem Untergrund

  • Reinigung des Untergrundes entfällt

  • Extrem langlebig, da keine Verschleißteile

  • Prisma oder Magnet können bei Bedarf ersetzt werden


Lieferumfang


Miniprisma RSMP380M, rot, kupferbeschichtet, mit Magnet

Anleitungen
JA-Anleitung-RS-Miniprismen
