GNSS-Referenzstationen – weltweiter Einsatz für Wissenschaft,
Forschung und Referenznetzwerke

GNSS-Referenzstationen bieten die Grundlage für viele Anwendungen, in denen eine genaue Positionierung notwendig ist. Die Anzahl an Nutzergruppen, die diese Technologie benötigt, ist in den letzten Jahren sehr stark gewachsen. Attenberger bietet für viele Anwender passende Stationen an.

Wofür werden GNSS-Referenzstationen benötigt?



Einbindung in ein Netzwerk für eine flächendeckende Versorgung mit Korrekturdaten
Referenzstationen erstellen Korrekturdaten für GNSS-Rover oder Postprocessing-Anwendungen und übertragen Sie in einem Netzwerk an eine Software, die die Korrekturen auf einer IP-Adresse ins Internet stellt. Dort können sie von Rovern abgerufen werden. Der Anwender im Außendienst, der vermessen möchte, erhält dadurch eine Genauigkeit von 1-2 cm in der Lage und 2-3 cm in der Höhe. Dies ist die klassische Anwendung, die von Korrekturdatendiensten wie SAPOS, APOS, EPOSA und auch privaten Diensten genutzt wird.

Eigene Basisstation
Gerade bei großen Projekten oder Baustellen mit vielen GNSS-basierten Vermessungsinstrumenten bietet es sich häufig an, eine eigene Basisstation aufzubauen. Die Korrekturdaten werden über das Internet oder über Funk übertragen und versorgen GNSS-Rover, GNSS-Baggersteuerungen und andere satellitengestützte Systeme.

Rohdatenaufzeichnung, lange Laufzeit, hohe Genauigkeit, Festpunktfelder, GNSS-Kampagne
GNSS-Referenzstationen werden häufig auch für die Aufzeichnung (Logging) von Rohdaten verwendet. Diese Daten können im Anschluss analysiert werden. Besonders bei der Pflege und Erweiterung eines Festpunktfeldes (z. B. bundesweite GNSS-Kampagne) werden GNSS-Rohdaten über längere Zeit aufgezeichnet. Je nach Anwendung werden häufig Daten mit einer Laufzeit von mehr als 24 h dauerhaft gesammelt.

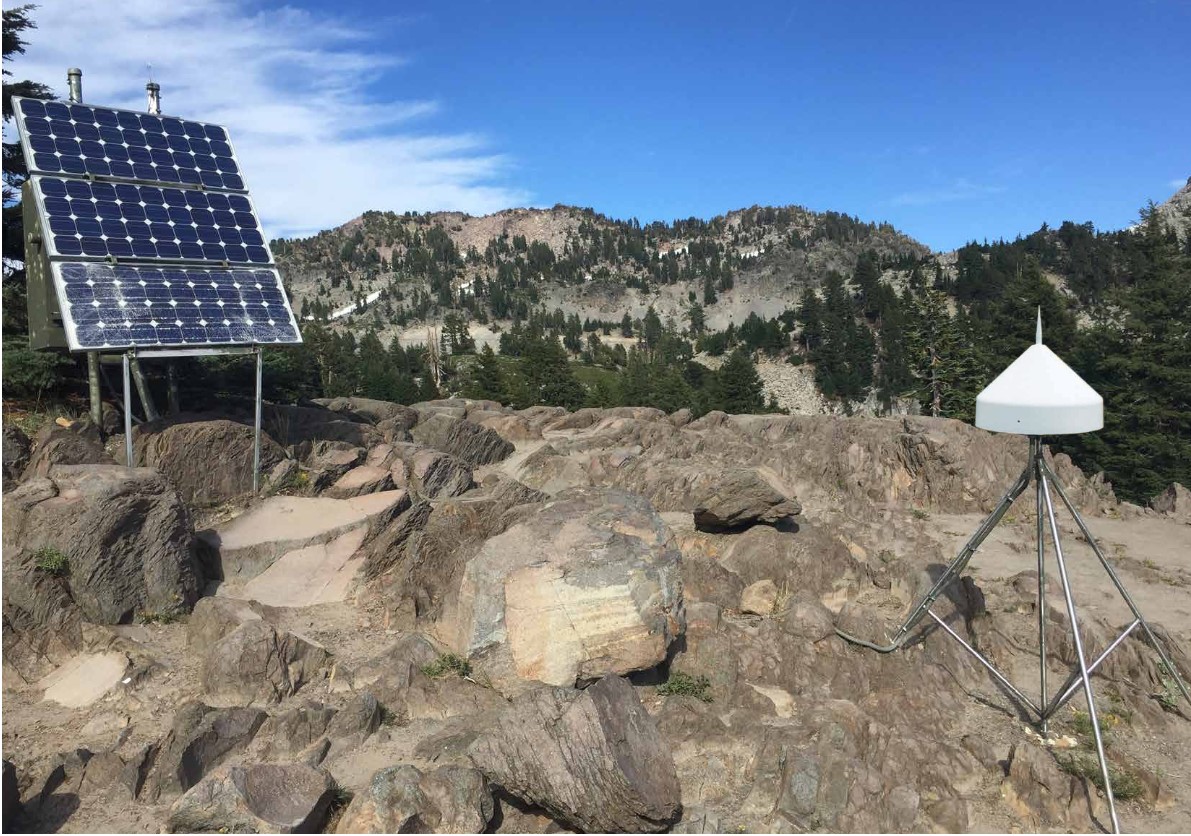

Auch wissenschaftliche Anwendungen basieren häufig auf der Datenaufzeichnung. Bei Umweltmonitoring, Überwachung von Gletschern oder Plattentektonik werden Positionsdaten und Satellitendaten geloggt, d.h. auf einem internen oder externen Speichermedium gesichert. Im Büro werden die Daten dann in Spezialprogrammen analysiert. Die Rückschlüsse aus der Analyse kommen Forschungsprojekten, Langzeitprognosen und vielen wissenschaftlichen Anwendungen zugute.


Was muss eine Referenzstation können?


Das wichtigste an einer Referenzstation ist, dass sie dauerhaft ohne Unterbrechung läuft. Die gesammelten Daten müssen vollständig und lückenlos sein. Ein entsprechend großer Speicher und eine gesicherte Stromversorgung sind dafür Grundvoraussetzung.

Jedoch ergeben sich noch weitere Anforderungen:

Datenintegrität: werden Daten von der Referenzstation aufgezeichnet und über das Internet oder ein anderes Netzwerk an einen Server oder eine Cloud übertragen, muss sichergestellt sein, dass sie dort vollständig angekommen sind

Störungsunterdrückung und Sicherheit: Funksignale verschiedener Art können GNSS-Signale stören. Moderne Referenzstationen haben Filter für das Spektrum und die Funktion, Störungen zu unterdrücken, so dass nur bestmögliche und gesicherte GNSS-Signale genutzt werden. Die Interferenzen kommen unter anderem auch von Jamming und Spoofing der Signale, von einfachen Schmalbandsignalen bis zu komplexen Breitbandsendern und auch Transmissionen von Inmarsat und Iridium Satelliten.

Intuitive Bedienung, unabhängig vom Betriebssystem oder Endgerät, im Büro und auch mobil

Logging-Funktionen und zahlreiche Schnittstellen (Ethernet, USB, seriell, WLAN usw.)

Hohe Genauigkeit, niedriges Rauschen, möglichst wenig Cycle Slips

Eine hochwertige Antenne mit einem Qualitätskabel

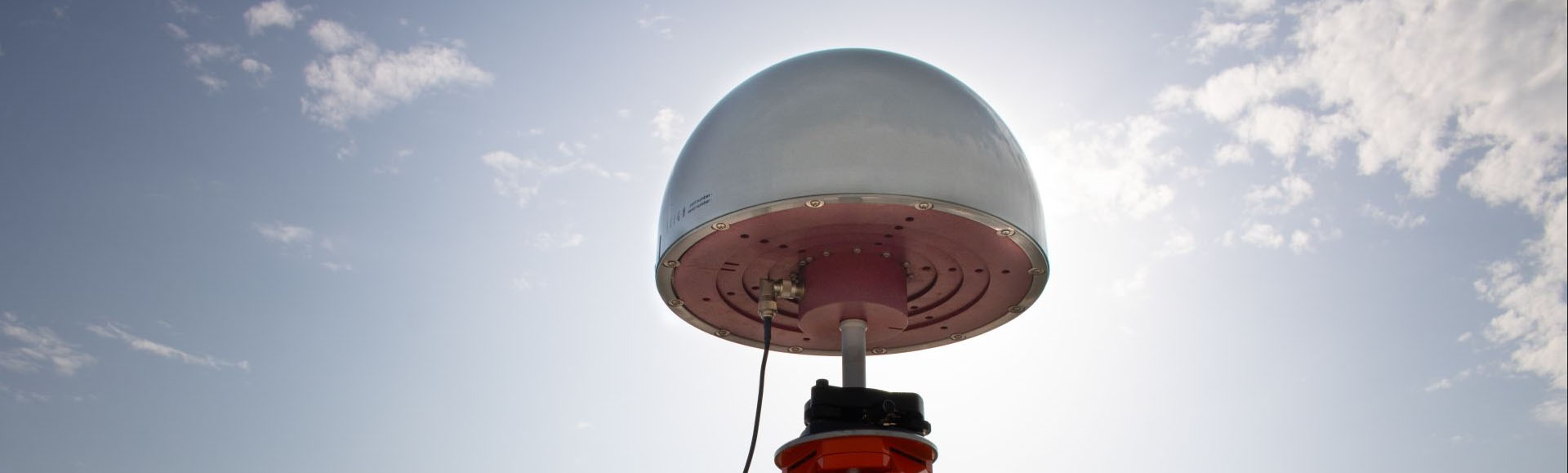

Vera Choke Ring Antenne von Septentrio
Vera Choke Ring Antenne von Septentrio
Die VeraChoke-Choke-Ring-Antenne wird mit hochleistungsfähigen Multifrequenz-GNSS-Empfängern verwendet.Septentrios Choke Ring-Antenne VeraChoke, powered by Tallysman, wurde für High-End-Anwendungen und zum Betrieb als Referenzstationsantenne konzipiert. Sie stellt den sicheren und zuverlässigen Empfang von GNSS-Signalen sicher, auch in schwierigen Bedingungen. Durch ihre spezielle Bauform und Anordnung der rotationssymmetrischen Zylinder kann sie Mehrwegeffekte, also den Empfang eines Signals direkt und zusätzlich über Reflexionen, verhindern.Die VeraChoke Choke-Ring-Antenne ist eine hochpräzise, geodätische Multikonstellations-Choke Ring-Antenne, die für die Verwendung mit den hochleistungsfähigen Multifrequenz-GNSS-Empfängern der PolaRx-Familie von Septentrio ideal ist. Sie bietet über die gesamte Bandbreite eine konstante Leistung und unterstützt alle aktuellen GNSS-Signale wie GPS, GLONASS, Galileo, BeiDou, IRNSS/NavIC, QZSS und SBAS.Die VeraChoke Choke-Ring-Antenne bietet die niedrigsten axialen Verhältnisse (Horizont zu Horizont, über alle Azimuthe) über alle GNSS-Frequenzen. Sie bietet leistungsstarke Filter für die Eliminierung von Interferenzen außerhalb des Bandes. Das Vorder-Rück-Verhältnis ist außergewöhnlich und die Effizienz liegt bei über 80%. Die Phasenzentrumsvarianz ist extrem gering und ein konstantes Phasenzentrumsoffset für alle Azimuth- und Elevationswinkel über alle Frequenzen hinweg beweisen die hohe Qualität dieser Choke Ring Antenne.Mehr Informationen im Datenblatt:https://web.septentrio.com/DS-VerachokeFunktionen und Vorteile der VeraChoke Choke-Ring-AntenneUnterstützung aktueller GNSS-Signale wie GPS, GLONASS, Galileo, BeiDou, IRNSS/NavIC, QZSS und SBASAuch BeiDou B3 und Galileo E6 werden unterstütztHohe Stabilität des PhasenzentrumsNiedrige Axialverhältnisse von Horizont zu HorizontSehr enge Variation des Phasenzentrums (<1 mm)Invariante Leistung von: +2,7 bis 24 VDCIGS-Kalibrierung für NONE, SCIS und SCITKompatibel mit langen und kurzen SCIGN-RadomenLieferumfangVeraChoke Choke-Ring-Antenne von Septentrio

Versandgewicht: 8.7 kg
Preis auf Anfrage

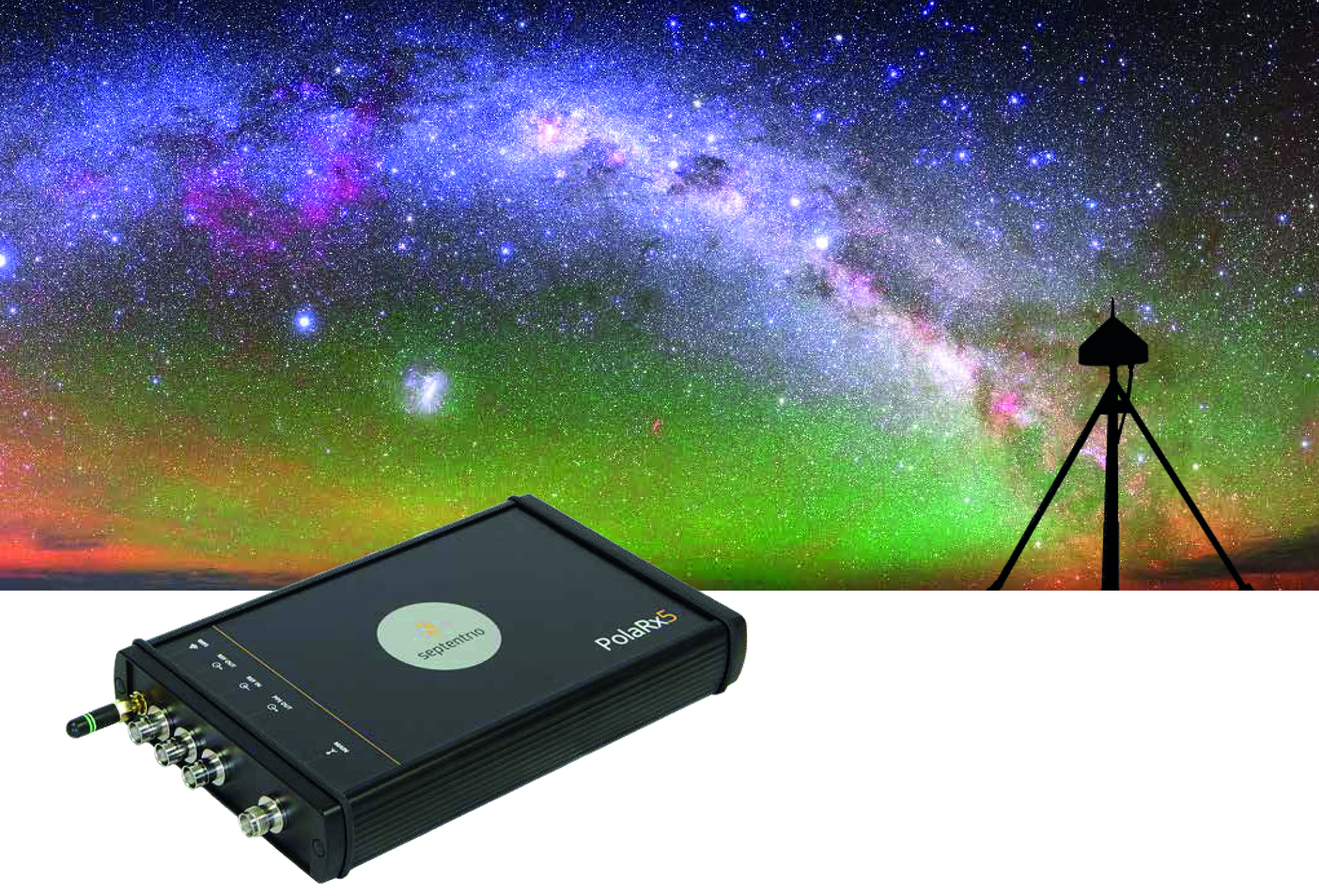

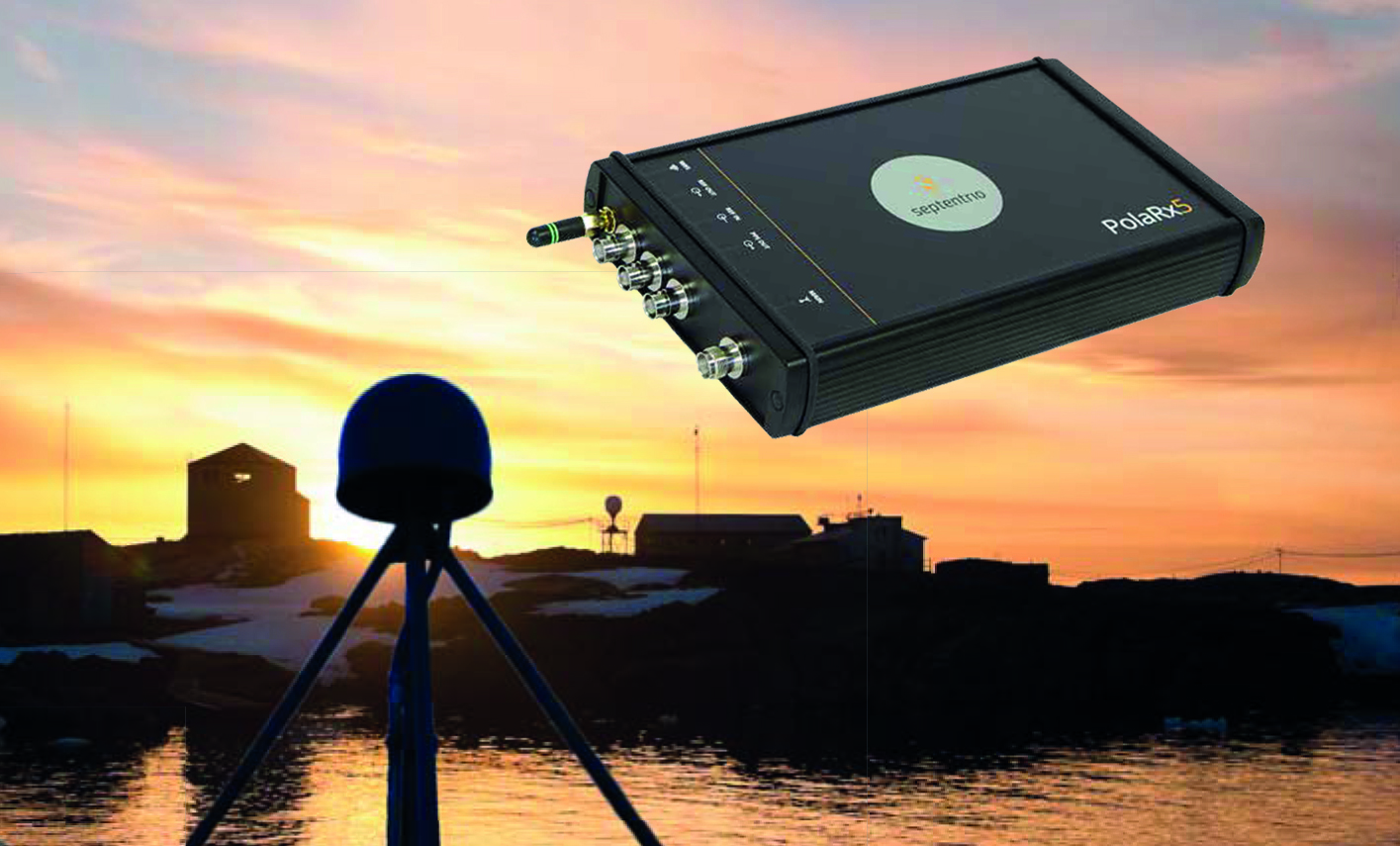

PolaRx5 Referenzstationsempfänger
PolaRx5 Referenzstationsempfänger
Der PolaRx5 ist ein vielseitiger und robuster Multi-Frequenz GNSS-Referenzempfänger von Septentrio. Die einzigartige Trackingmethode bietet Messungen mit den geringsten Störungen und wenigsten Cycle Slips. Ionosphärische Störungen und andere Umwelteinflüsse werden permanent überwacht, um Ihre Messungen exakt zu halten.Die Störungen werden beim PolaRx5 von der GNSS+™ Technologie von Septentrio reduziert. Eine erweiterte Interferenzanalyse und die anpassungsfähige Störungsreduzierung mit definierbaren Notch-Filtern vereinfachen die Verwendung des PolaRx5 in schwieriger Umgebung, z. B. Flughafen, Störsender und so weiter.Der Umgang mit Interferenzen war das größte Thema bei der Entwicklung des PolaRx5. Mit der Verwendung von AIM+ (Advanced Interference Mitigation) nutzen Sie einen eingebauten Schutz gegen beabsichtigte und unbeabsichtigte Signalstörungen. Es basiert auf einem hochentwickelten System von Filtern und Störungsreduzierungen. Der PolaRx5 von Septentrio kann die meisten Störungen unterdrücken.Gesteuert wird der GNSS-Referenzempfänger PolaRx5 von Septentrio über einen Webbrowser via WLAN, Ethernet oder USB. Einstellungen, Abruf von Statusinformationen und Datenspeicherung machen keine Sorgen mehr. Ebenso wird die Firmware von Septentrio stets aktualisiert und den neuesten Entwicklungen angepasst. Da bei der Datenübertragung Fehler auftreten können, hat der PolaRx5 eine Integritätsüberwachung, die sicherstellt, dass alle Daten vollständig übertragen wurden, auch wenn eine Verbindung abbrechen sollte (z. B. Mobifunk- oder Netzwerkstörung).Der PolaRx5 wird mit RxTools geliefert. RxTools beinhaltet mehrere Anwendungen, die das Web-Interface mit erweiterten Darstellungs-, Umwandlungs- und Analysetools vervollständigen.Ein besonderes Feature des GNSS-Referenzempfängers PolaRx5 ist auch das Lite Web UI. Dabei wird auf Grafik und Animatinonen verzichetet, damit so wenig Bandbreite wie möglich für das Web-Interface verbraucht wird, damit so viel wie möglich zum Datentransfer bereitsteht. Ideal für Regionen mit schlechter Internetverbindung, sehr abgelegene Gebiete und andere Problembereiche.Funktionen und Vorteile der GNSS-Referenzstation PolaRx5Tracking von allen GNSS-Frequenzen mit hoher Präzision und niedrigem Rauschen bei GPS, GLONASS, Galileo, BeiDou, IRNSS, QZSS und SBASErstklassige Überwachung und Reduzierung von StörungenEinfache und schnelle Konfiguration über das Web-Interface mit voller Kontrolle aller Empfänger-Einstellungen und -AusgabenEntschärft sowohl Code- als auch Träger-Mehrwege mit kurzer Verzögerung (Kurze Verzögerung ist die am weitesten verbreitete und schädlichste Form der Mehrwegeffekte)Bis zu 40 parallele Datenaufzeichnungen in den gängigsten Datenformaten in der Branche (RINEX, BINEX, NMEA, RTCm und SBF)Das Monitoring und die Reduzierung von Interferenzen: am besten in seiner KlasseFilter und Signalglättung können abgeschaltet werden, um „echte" Rohdaten zu erhaltenSehr niedriger und skalierbarer StromverbrauchIntegrierter Spektrum-Analyzer zur Analyse des GNSS-Spektrums für InterferenzenDrei adaptive Notch-Filter und Unterdrückung von Breitbandstörungen (WIMU)APME+ Technologie unterdrückt sowohl Code- als auch Carrier-MehrwegeffekteStatus Monitoring, FTP-Server, FTP-Push, Ntrip Server, Client und CasterVollständig offenes und dokumentiertes Rohdatenformat SBF zur Integration in Ihre SystemeIntegriert die Vermessungssoftwares GNSMART, Trimble Pivot und Leica SpiderUnterstützung von OSNMA zur Verifizierung der Galilieo-SignaleMehr als 50 % aller SAPOS-Stationen laufen mit dem PolaRx5Hier erfahren Sie übrigens alles über unsere GNSS-Referenzstationen von Septentrio:GNSS-Referenzstationen – weltweiter Einsatz für Wissenschaft, Forschung und ReferenznetzwerkeLieferumfangGNSS-Referenzstation PolaRx5

Versandgewicht: 1 kg
Preis auf Anfrage

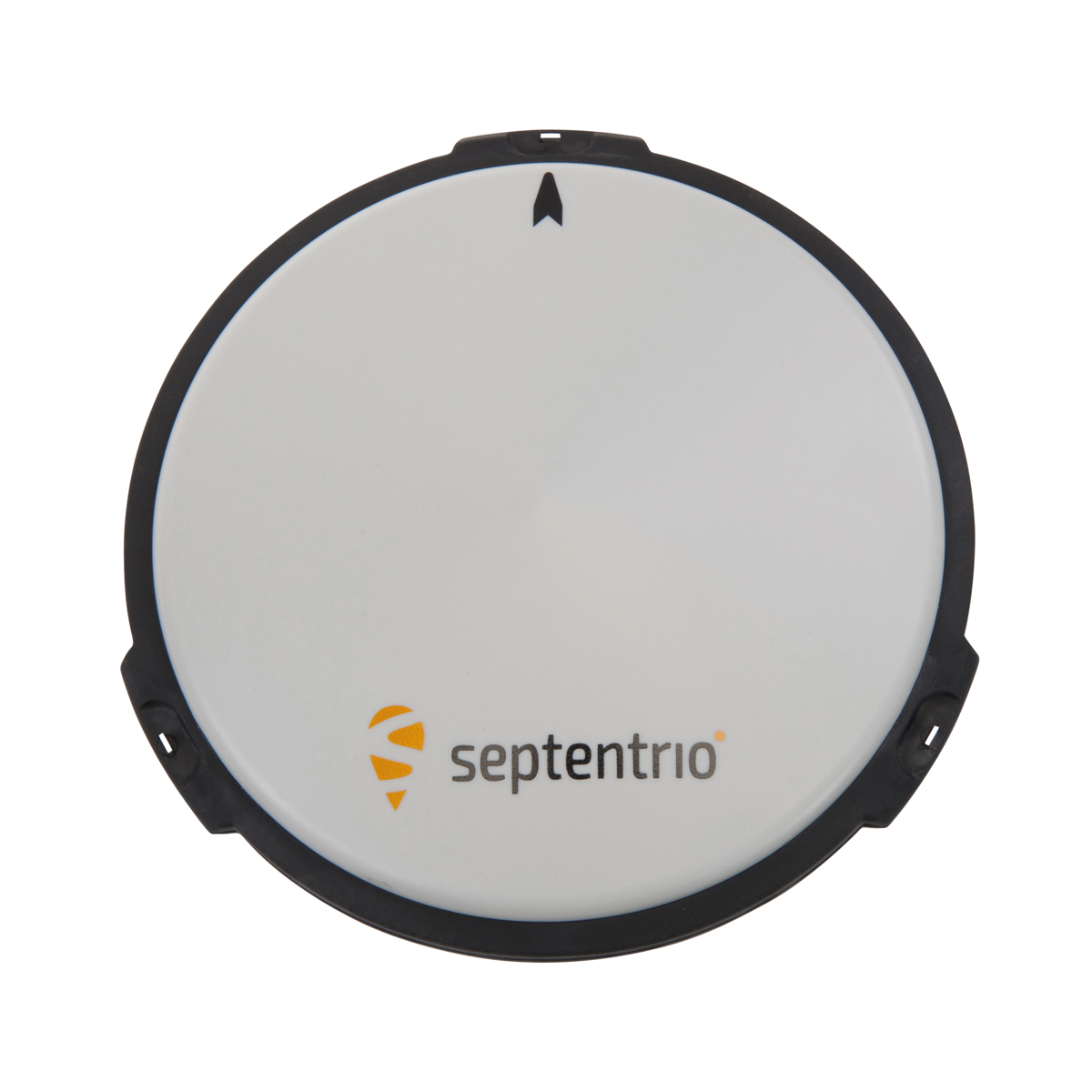

PolaNt-x MF.v2 High Performance Multi-Frequenz Antenne
PolaNt-x MF.v2 High Performance Multi-Frequenz Antenne
Die PolaNT-x MF Antenne von Septentrio kann für zahlreiche Anwendungen mit Standard GNSS-Empfängern verwendet werden.Die Septentrio GNSS-Antennen der PolaNT Serie sind sowohl als Einsatz für Rover, auf Maschinensteuerungen und auch als Referenz- und Basisstations-Antennen sehr gut geeignet. Mit einem Gain von ca. 39 dB kann die PolaNT-x MF Antenne von Septentrio für zahlreiche Anwendungen mit Standard GNSS-Empfängern verwendet werden und verfügen über einen TNC-Anschluss. Mit nur 450 g sind sie sehr leicht und einfach transportierbar. Der Durchmesser der PolaNT-x MF Antenne beträgt nur 190 mm.Weitere Informationen im Datenblatt:https://web.septentrio.com/DS-PolaNt-MF Funktionen und Vorteile der PolaNT-x MF Antenne von SeptentrioMehrfrequenz-SetupRHCP-PolarisationAxialverhältnis: 3dB maxUnterdrückung von MehrwegeffektenSehr geringe PhasenzentrumsvarianzLieferumfangPolaNT-x MF Antenne von Septentrio

Versandgewicht: 0.6 kg
Preis auf Anfrage

Bei Attenberger erhalten Sie GNSS-Referenzstationen von Septentrio, die in der Landesvermessung für vielfältigen Einsatz verwendet werden. Unser Service bietet dazu optional Langzeitakkus mit einer Laufzeit von mehreren Tagen, erstklassigen Support, Beratung über Anwendungen, Konfigurationen, Antennen, Kabel u.v.m.

Referenzen

SAPOS in Bayern, Baden-Württemberg, Nordrhein-Westfalen, Schleswig-Holstein, Niedersachsen und Mecklenburg-Vorpommern
APOS in Österreich
Bayerische Akademie der Wissenschaften
Bundesamt für Kartografie und Geodäsie
Bundesinnenministerium
IGS-Netzwerk, EUREF-Netzwerk, ESOC-Stationsnetzwerk der ESA, REGINA Netzwerk (CNES)
UNAVCO
Zahlreiche Universitäten und Forschungslaboratorien

Setzen Sie sich mit uns in Verbindung. Wir beraten Sie gerne und wählen basierend auf Ihrer Anwendung die beste Kombination aus Empfänger, Antenne und Software für Sie aus!
